آبدوز برقی پمپوں کی بہت سی قسمیں ہیں، اور کنویں کی آبپاشی میں سب سے زیادہ استعمال ہونے والے تیل سے بھرے اور پانی سے بھرے سبمرسیبل الیکٹرک پمپ ہیں۔ QJ سیریز کے گہرے کنویں کے آبدوز پمپ کو مثال کے طور پر لیتے ہوئے، یہ مضمون مختصراً گہرے کنویں کے آبدوز پمپوں کی ساخت کا تعارف کرائے گا۔
گہرے کنویں کے آبدوز پمپ کی ساخت بنیادی طور پر واٹر پمپ، ایک الیکٹرک موٹر، ایک انلیٹ اور ایک سیلنگ ڈیوائس پر مشتمل ہوتی ہے، جیسا کہ تصویر میں دکھایا گیا ہے۔
پانی کا پمپ سبمرسبل الیکٹرک پمپ کے اوپری سرے پر واقع ہے، بنیادی طور پر امپیلر، گائیڈ ہاؤسنگ، پمپ شافٹ، ربڑ بیرنگ اور دیگر اجزاء پر مشتمل ہے۔ پمپ شافٹ اور موٹر شافٹ ایک سلنڈر کپلنگ کے ذریعے جڑے ہوئے ہیں۔ امپیلر ایک سینٹری فیوگل منسلک امپیلر ہے، اور بند ہونے کے دوران واٹر پمپ کو الٹنے سے روکنے کے لیے، اوپری سرے پر ایک چیک والو نصب کیا جاتا ہے۔
موٹر کا حصہ سبمرسیبل الیکٹرک پمپ کے نچلے سرے پر واقع ہوتا ہے، جو بنیادی طور پر روٹر، سٹیٹر، گائیڈ بیئرنگ، تھرسٹ بیئرنگ، اور پریشر ریگولیٹنگ فلم جیسے اجزاء پر مشتمل ہوتا ہے۔ پلاسٹک یا سٹیٹر وائنڈنگ پولی تھیلین موصل نایلان شیتھڈ واٹر ریزسٹنٹ برقی مقناطیسی تار سے بنی ہے۔ موٹر کے بیرنگ کو ٹھنڈا کرنے کے لیے موٹر کا اندرونی حصہ صاف پانی سے بھرا ہوا ہے۔ موٹر کے نچلے حصے میں ربڑ کے دباؤ کو کنٹرول کرنے والی فلم نصب کی جاتی ہے تاکہ موٹر کے درجہ حرارت میں اضافے کی وجہ سے جسم کے اندر پانی کے دباؤ میں ہونے والی تبدیلیوں کو ایڈجسٹ کیا جا سکے۔
inlet اور سگ ماہی کا آلہ سبمرسیبل الیکٹرک پمپ کے درمیان میں واقع ہے۔ سگ ماہی کا آلہ موٹر کے اوپری سرے پر واقع ہوتا ہے اور اس میں ریت پھینکنے والی انگوٹھی اور آگے اور ریورس آلات کی کنکال تیل کی مہر ہوتی ہے۔ اس کا کام تلچھٹ کو موٹر کے اندرونی حصے میں داخل ہونے سے روکنا ہے۔
200-QJ80-55/5 گہرے کنویں کے سبمرسیبل پمپ کے ماڈل کا مطلب: 200- اس پمپ کے لیے کم از کم ویل بور کا قطر 200 ملی میٹر ہے؛ QJ گہرا کنواں آبدوز پمپ؛ 80- شرح شدہ بہاؤ کی شرح 80m3/h؛ 55- درجہ بندی شدہ کل سر 55 میٹر ہے؛ پانی کے پمپ کے 5 مراحل۔

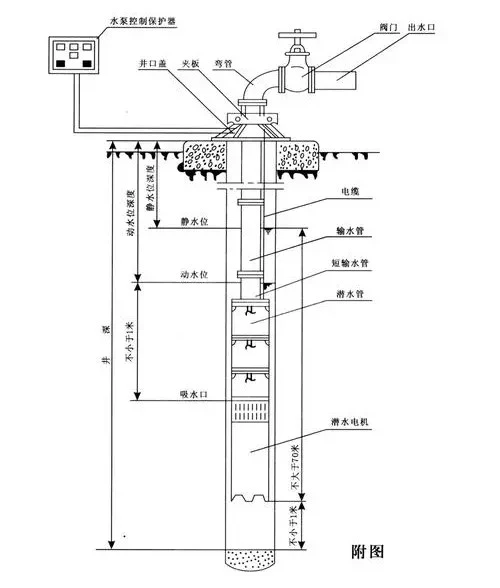

گہرے کنویں کے آبدوز پمپ کا ساختی خاکہ اس طرح ہے:
