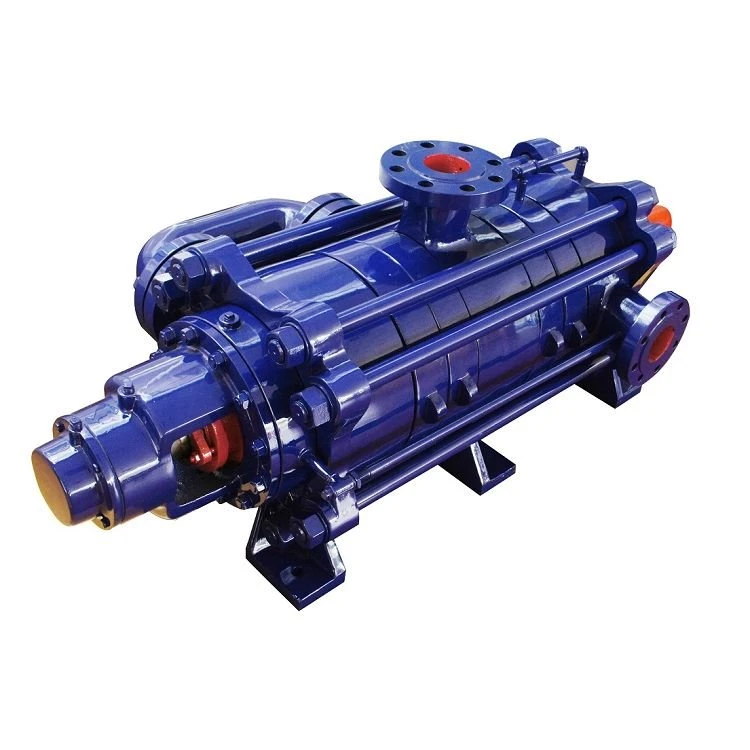

مائن ملٹی اسٹیج سینٹرفیوگل پمپ

مصنوعات کا تعارف:

مائن ملٹی اسٹیج سینٹری فیوگل پمپ جدید ٹیکنالوجی کی بنیاد پر بنائے گئے تھے جو متعارف کرائی گئی، داخل کی گئی اور جذب کی گئی۔ وہ صاف پانی اور مواد لے جانے کے لیے موزوں ہیں جن میں ایسی صفات ہیں جو کہ جسمانی اور کیمیائی سطح پر صاف پانی سے ملتی جلتی ہیں۔ ٹھوس غیر حل پذیر ذرات کا سائز 2 ملی میٹر سے کم ہے، اور حجم فی یونٹ والیوم 0.1c/o سے زیادہ نہیں ہے۔ 15 ڈگری سے 180 ڈگری ملٹی اسٹیج مائننگ سینٹرفیوگل پمپ کے درمیانے درجے کے درجہ حرارت کی حد ہے۔ مزید برآں، ملٹی سٹیج مائننگ سینٹرفیوگل پمپ کا آپریٹنگ پریشر 3.0 MPa ہے۔ محیطی درجہ حرارت اور رشتہ دار نمی دونوں بالترتیب 40 ڈگری اور 95 ڈگری سے کم یا برابر ہونی چاہئیں۔

خصوصیات

مائن ملٹی اسٹیج سینٹری فیوگل پمپ آپریٹنگ کے دوران مستحکم اور قابل اعتماد ہوتے ہیں، اور ان میں اعلی کارکردگی اور اعلیٰ کاویٹیشن کی کارکردگی ہوتی ہے۔ یہ ریاست کی طرف سے تجویز کردہ اعلی کارکردگی والی توانائی کی بچت کی مصنوعات کے ہائیڈرولک ماڈل کا استعمال کرتا ہے، جس میں اعلی کارکردگی، ہلکی کارکردگی کی حد، محفوظ اور مستحکم آپریشن، کم شور، طویل سروس کی زندگی، اور سیدھی تنصیب اور دیکھ بھال کے فوائد ہیں۔

مائن ملٹی اسٹیج سینٹری فیوگل پمپس کے فلو پارٹس دیگر مواد کے علاوہ رگڑنے سے بچنے والے ڈکٹائل آئرن یا کاسٹ اسٹیل پر مشتمل ہوتے ہیں، تاکہ ان کی اعلی کارکردگی، توانائی کی کارکردگی، وسیع کارکردگی کی حد، مستحکم آپریشن، کم شور، طویل زندگی، اور تنصیب میں آسانی کو یقینی بنایا جا سکے۔ مرمت بہاؤ کے حصوں، مہر، یا کولنگ سسٹمز وغیرہ کے مواد میں ردوبدل کرکے، ملٹی اسٹیج سینٹری فیوگل افقی پمپ گرم پانی، تیل، سنکنرن یا پہننے والے میڈیم کو لے جا سکتا ہے۔

ساخت اور کام کے اصول:

1. MD (P) پمپ ایک سیگمنٹڈ سینٹرفیوگل پمپ ہے جس میں ایک ہی سکشن اور کئی مراحل ہوتے ہیں۔ آگے کا پانی کا حصہ، عمودی طور پر اوپر کی طرف، وہ جگہ ہے جہاں سکشن انلیٹ واقع ہے۔ اصل استعمال کی ضروریات کے مطابق، اسے افقی کرنسی میں بھی تبدیل کیا جا سکتا ہے۔ پمپ کا آؤٹ لیٹ آؤٹ لیٹ کے حصے پر عمودی طور پر اوپر کی طرف واقع ہے، جو ڈیوائس کے بیچ میں واقع ہے۔ ٹینشننگ بولٹ پمپ کے کنیکٹنگ فریم، فارورڈ واٹر سیکشن، درمیانی سیکشن، آؤٹ لیٹ سیکشن، اور ریئر واٹر انلیٹ سیکشن کو جوڑنے کے لیے استعمال ہوتے ہیں۔ صارف کی ضروریات پر منحصر ہے، لفٹ کو اٹھایا یا کم کیا جا سکتا ہے.

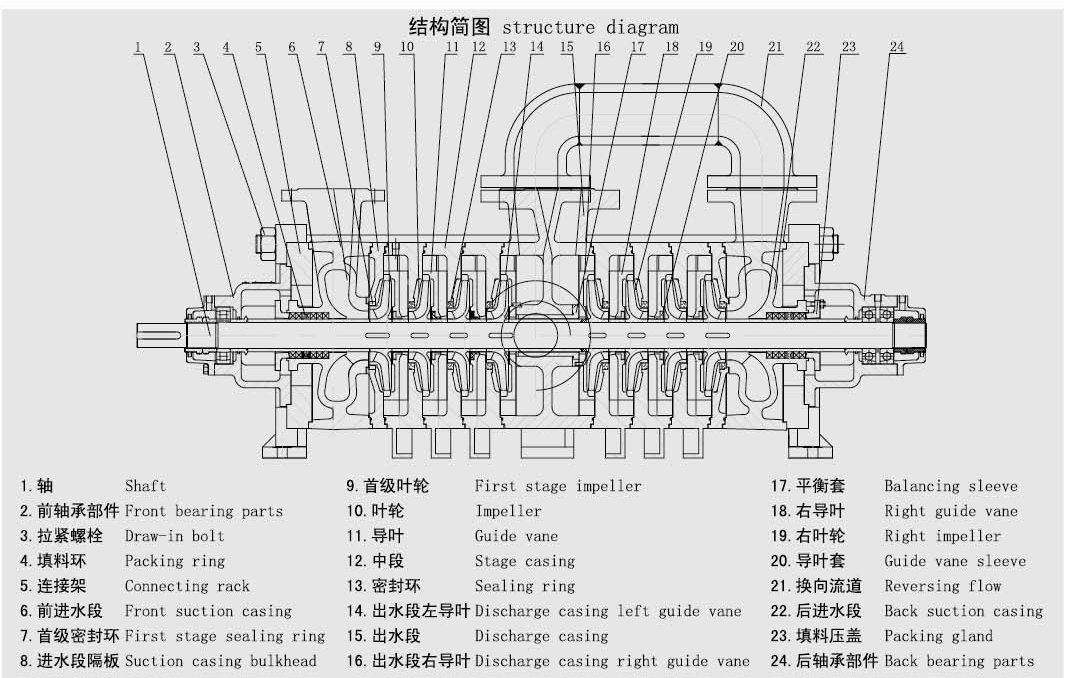

2. اہم حصوں کی ساخت اور کام کرنے والے اصول

⑴ واٹر پمپ کے اہم حصے: فارورڈ واٹر سیکشن، آؤٹ لیٹ سیکشن، ریئر انلیٹ سیکشن، گائیڈ وین، رائٹ گائیڈ وین، آؤٹ لیٹ سیکشن کا لیفٹ گائیڈ وین، آؤٹ لیٹ سیکشن کا دائیں گائیڈ وین، درمیانی سیکشن، امپیلر، رائٹ امپیلر، شافٹ، بیلنس ڈرم، فرنٹ پوزیشننگ آستین، پیچھے پوزیشننگ آستین، کنیکٹنگ فریم، ریورسنگ فلو چینل، وغیرہ؛ روٹر امپیلر، رائٹ امپیلر، بیلنس ڈرم، امپیلر برقرار رکھنے والی آستین، فرنٹ پوزیشننگ آستین، ریئر پوزیشننگ آستین اور شافٹ پر نصب دیگر حصوں پر مشتمل ہے۔ روٹر کے ڈرائیونگ اینڈ کو رولر بیئرنگ سے سپورٹ کیا جاتا ہے، سرے کو آمنے سامنے ایک ترچھے کانٹیکٹ بال بیئرنگ کے ساتھ ترتیب دیا جاتا ہے، اور بیئرنگ کو چکنائی سے چکنا ہوتا ہے۔

(2) سامنے کا پانی کا سیکشن، پیچھے کا پانی کا انلیٹ سیکشن، درمیانی حصہ، دائیں گائیڈ وین، آؤٹ لیٹ سیکشن کا بائیں گائیڈ وین، آؤٹ لیٹ سیکشن کا دائیں گائیڈ وین، ریورسنگ فلو چینل، اور آؤٹ لیٹ سیکشن کام کرنے والے چیمبر کو بناتا ہے۔ پمپ محوری طرف وہ جگہ ہے جہاں مائع داخل ہوتا ہے۔ شافٹ سیل کے ذریعہ کئے جانے والے دباؤ کو کم کرنے کے لئے کم دباؤ کے مراحل دونوں سروں پر رکھے جاتے ہیں۔ آپریشن کے دوران، متوازی طور پر ترتیب دیے گئے امپیلرز کے ہر جوڑے پر کام کرنے والی محوری قوتیں مخالف ہوتی ہیں، جو پیدا شدہ محوری قوتوں کو متوازن کرنے کے لیے ایک دوسرے کو آفسیٹ کر سکتی ہیں۔

⑶ ① شافٹ مہر: نرم پیکنگ کو سیل کرنے کے لیے استعمال کیا جائے گا، اور پیکنگ کی سختی مناسب ہونی چاہیے، تاکہ مائع قطرہ قطرہ خارج ہو سکے۔

② ٹرانسمیشن: پمپ براہ راست موٹر کے ذریعے لچکدار کپلنگ کے ذریعے چلایا جاتا ہے۔ موٹر کی سمت سے دیکھا جائے تو پمپ گھڑی کی سمت میں گھومتا ہے۔

③ بیئرنگ: رولر بیئرنگ کو ڈرائیونگ اینڈ پر اپنایا جاتا ہے اور آخر میں ایک اخترن رابطہ بال بیئرنگ اپنایا جاتا ہے۔

④ سگ ماہی کی انگوٹی: پانی کے پمپ میں ہائی پریشر والے پانی کو انلیٹ حصے میں واپس آنے سے روکیں، اور پہننے کے بعد اسے تبدیل کیا جا سکتا ہے۔

⑤ بیلنس ڈرم: آخری مرحلے کے امپیلر کے بعد نصب کیا جاتا ہے، یہ روٹر کے ساتھ گھومتا ہے، اور بیلنس ڈرم کی بیرونی سرکلر سطح بیلنس آستین کے اندرونی سوراخ کی سطح کے ساتھ ایک ریڈیل گیپ بناتی ہے۔

⑥ سامنے اور پیچھے پوزیشننگ آستین: دو پیکنگ چیمبروں میں، وہ پہننے کے بعد تبدیل کیا جا سکتا ہے.

⑷ کام کرنے کا اصول: پمپ شافٹ اپنی توانائی کو بڑھانے کے لیے مائع پر کام کرنے کے لیے موٹر کی ڈرائیو کے نیچے گھومتا ہے، تاکہ مائع کی مطلوبہ مقدار کو مطلوبہ اونچائی تک یا سکشن ٹینک سے دباؤ کے ذریعے بہاؤ کے حصوں کے ذریعے بھیجا جائے۔ پمپ

ماڈل کا مطلب:

مثال کے طور پر: md100-80 × 8 (P) MD: کوئلے کی کان 100 کے لیے مزاحم ملٹی اسٹیج سینٹری فیوگل پمپ پہنیں: فلو 100m3/h 80: سنگل اسٹیج لفٹ 80m8: اسٹیج (P): متوازن قسم
